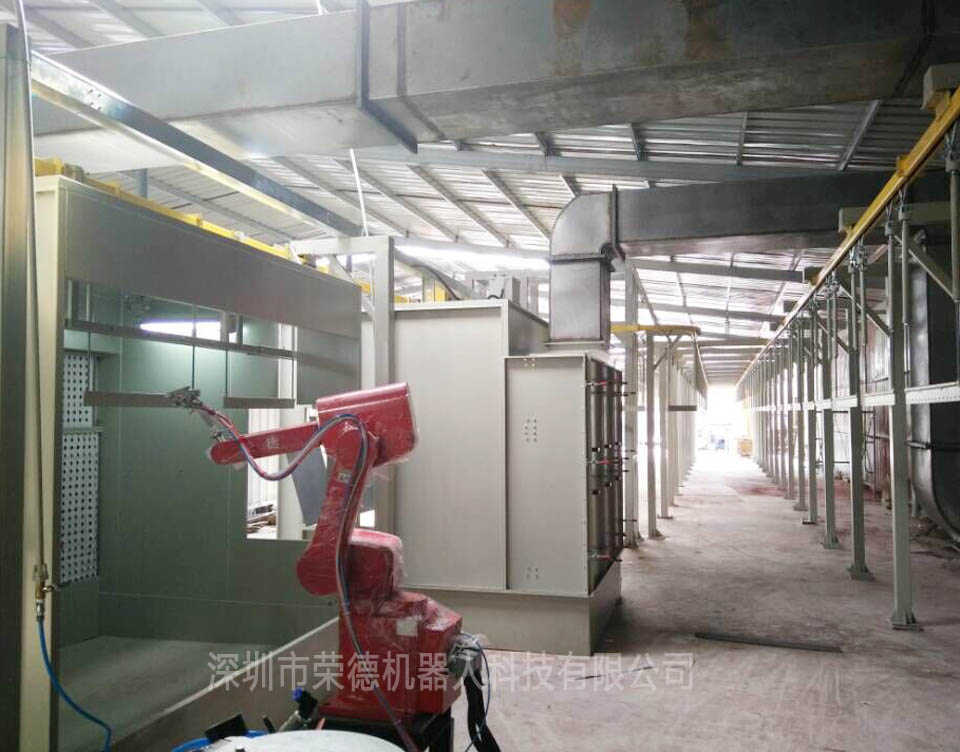

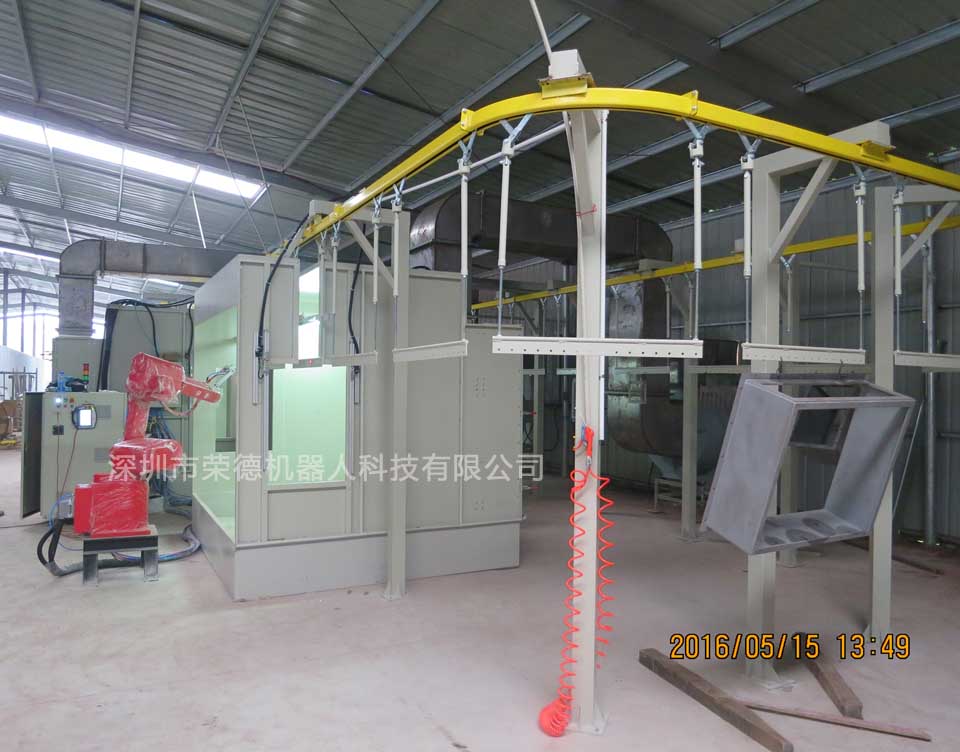

電箱全自動噴涂生產線

電箱電柜五金件全自動噴漆線：

噴涂方式：根據產品的噴涂范圍和噴槍的數量，選擇合理的自動噴涂設備（往復機、機器人等）；噴涂環境：噴漆柜采用水簾式，萬級、十萬級無塵噴涂室，通過高效送風口送入噴房；恒溫恒濕等

分享至：

立即咨詢

產品介紹應用視頻技術參數 相關產品公司介紹

電箱機器人自動噴漆線組成結構

1.懸吊輸送線

此輸送機為架空式，可自由選擇搬運路線,有效的利用空間,由鏈傳動裝置和調整裝置等單元組成,軌道高位增加防護欄,以防止工件掉下傷人。

噴涂生產線組成結構：

人工上下件、自動輸送線、手動除塵、預熱除濕處理、靜電自動除塵、自動噴涂設備（往復機、機器人等）、無塵噴涂室、漆霧排除系統、恒溫恒濕送風系統、高效均壓箱、產品表面流平、烘干隧道爐、自然風冷卻系統、中央控制系統、廢水廢氣處理系統等等

2.RDPT0105噴涂機器人2套

3.底漆噴涂部分：涂料粘度＜25S（巖田二號量杯），涂料適用于油管輸送。

4.面漆噴涂部分

5.機器人干式噴漆柜

6.干式手動噴漆柜

.......

型號				RDPT01		RDPT02	RDPT03
型號				RDPT0105普通型	RDPT0110加強型	RDPT02	RDPT03
自由度				6軸	6軸	6軸	6軸
工作范圍				1300mm	1300mm	2000mm	2700mm
手腕類型				連接手腕	連接手腕	中空手腕	中空手腕
最大負載能力				手腕5kg	手腕10kg	手腕10kg	手腕10kg
最大直線補償速度				2.0m/s	2.0m/s	2.0m/s	2.0m/s
重復定位精度				±0.2mm	±0.2mm	±0.5mm	±0.5mm
運轉性能	最大行程	JT1	旋轉	±170°	±170°	±145°	±145°
		JT2	下部手臂	＋135°至—90°	＋135°至—90°	＋105°至—55°	＋1115°至—65°
		JT3	上部手臂	＋168°至－80°	＋168°至－80°	＋90°至－80°	＋90°至－80°
		JT4	旋轉1	±360°	±360°	±720°	±720°
		JT5	手腕俯仰	±120°	±120°	±720°	±720°
		JT6	旋轉2	±720°	±720°	±410°	±410°
重量				210KG	220kg	460kg	590kg
本體顏色				中國紅RAL2008	中國紅RAL2008	中國紅RAL2008	中國紅RAL2008
